【端懿電氣】三相微機繼電保護測試儀試驗步驟

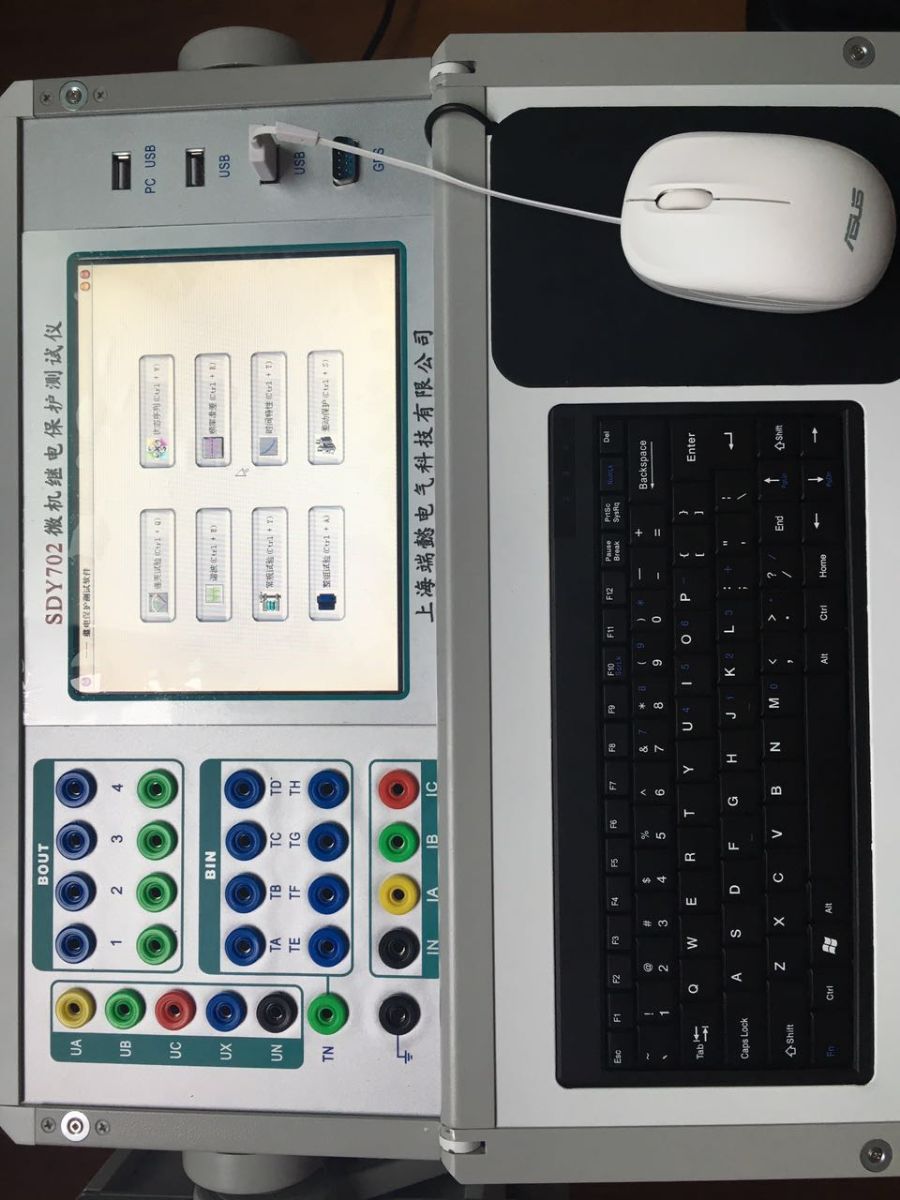

SDY702三相微機繼電保護測試儀試驗步驟：
(1)功率方向繼電器動作區和靈敏角的測量
在"遞變試驗"軟件模塊中，設定Uab、Ia為額定值，設置Uab相角步長，加減電壓相位角，測出動作區兩邊邊界角φ1、φ2，則靈敏角φLM=1/2(φ1+φ2)。
(2)最小動作功率的測量
在"遞變試驗"軟件模塊中，將角度設置在靈敏角φLM，設定Ia(或Uab)為額定值、Uab(或Ia)為零，設置Uab(或Ia)的步長，增加電壓(或電流)。測出最小動作功率。
(3)潛動試驗
在"遞變試驗"軟件模塊中，將電流回路開路，設置Uab初值為零、步長為額定電壓，突然加上或切除電壓，繼電器觸點不應有瞬間接通現象。
電壓回路經電阻短路，設置Ia 初值為零、步長為數倍額定電流，突然加上或切除電流，繼電器觸點不應有瞬間接通現象。
(4)記憶作用檢驗
在"遞變試驗"軟件模塊中，將角度設置為靈敏角，設置Ia 為0.5倍和數倍額定電流時，Uab由100V突降至零，繼電器應可靠動作，說明記憶作用良好。
